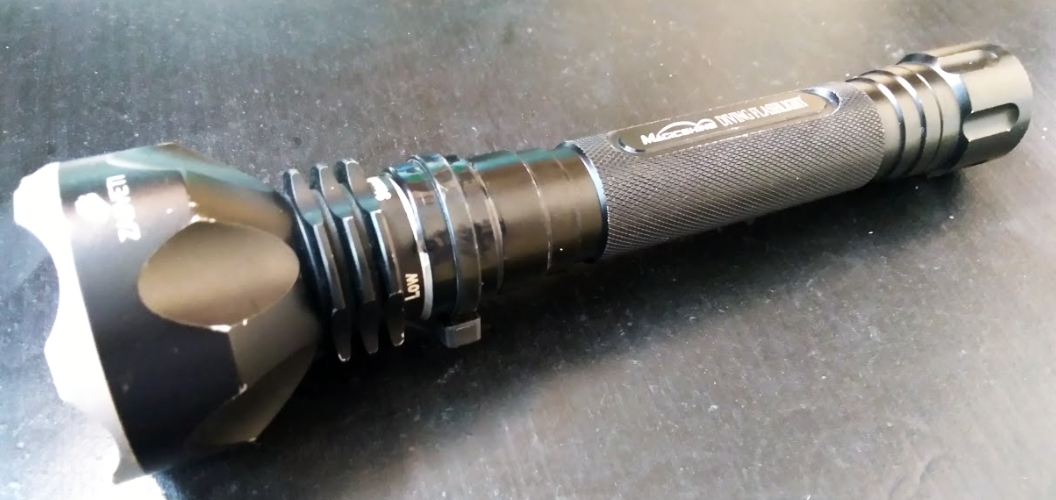

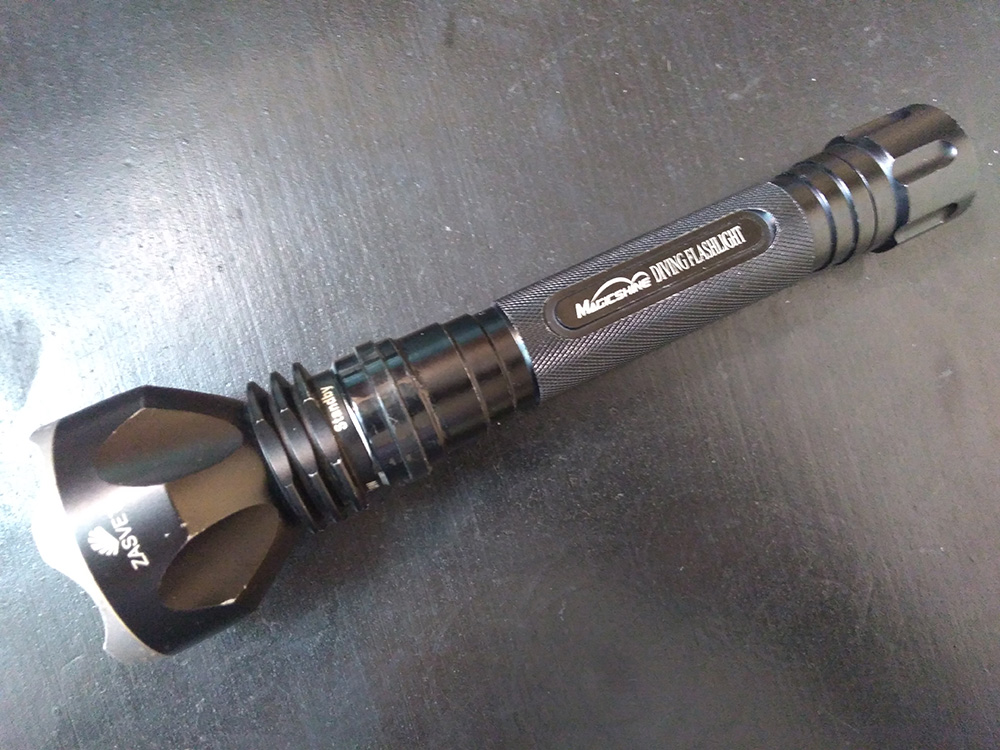

В наш сервисный центр на ремонт поступил фонарь для дайвинга Magicshine MJ810. Со слов владельца, фонарь выключался после 10-15 минут работы с последующими включениями-выключениями.

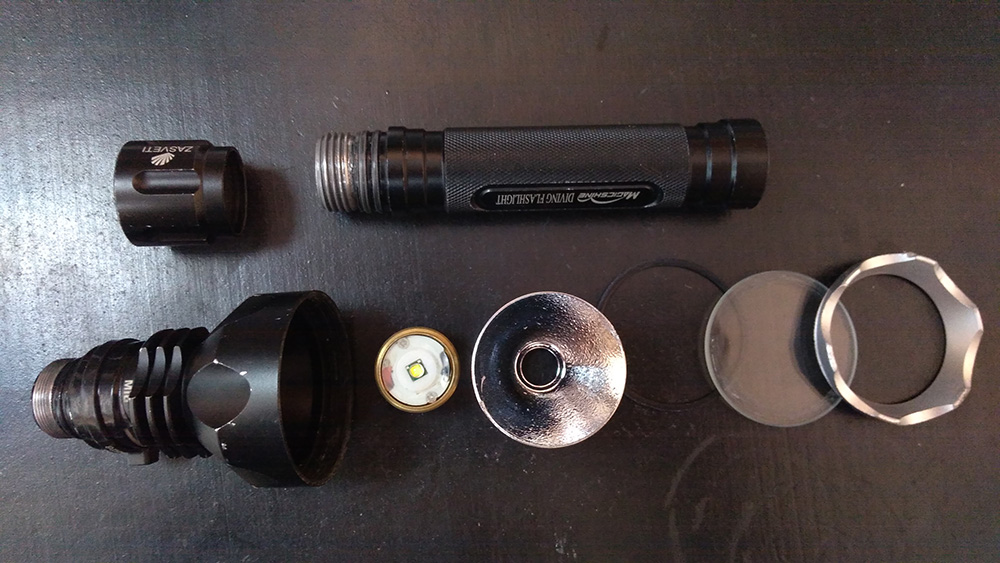

Во время работы фонаря проявления неисправности мы не обнаружили, но после 30 минут свечения на внутренней поверхности стекла образовался конденсат. Выполнив полную разборку фонаря следов попадания влаги на внутренних поверхностях, кроме стекла, не обнаружено.
Фонарь уже ремонтировался ранее, заметна не заводская пайка платы, остатки припоя на кольцевом печатном проводнике (корпусной контакт платы драйвера).

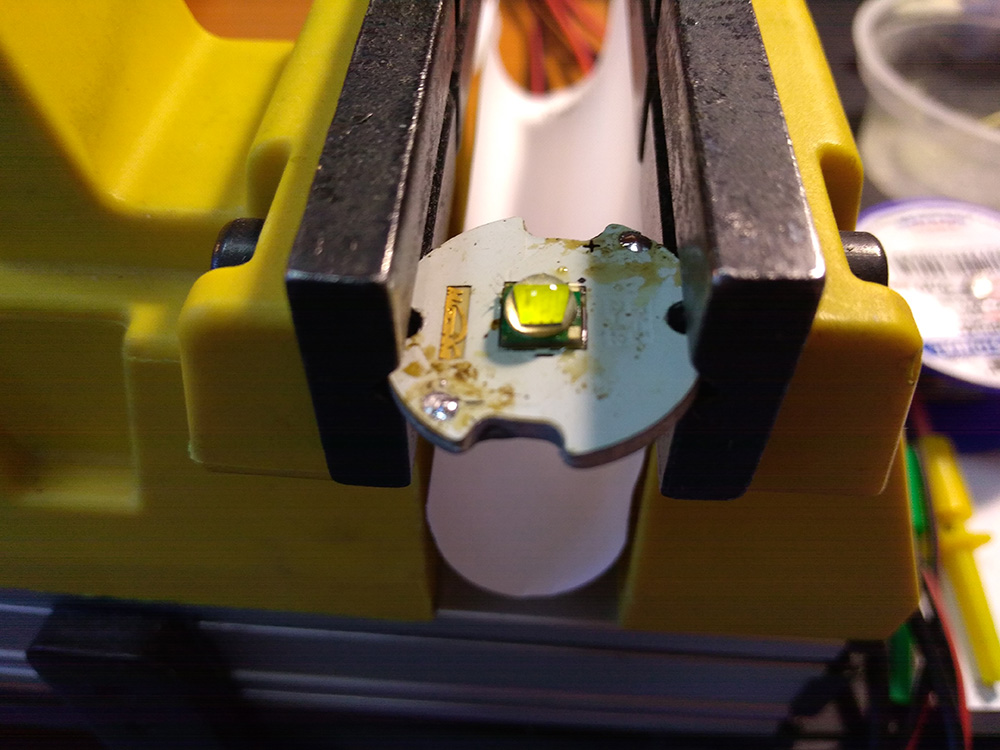

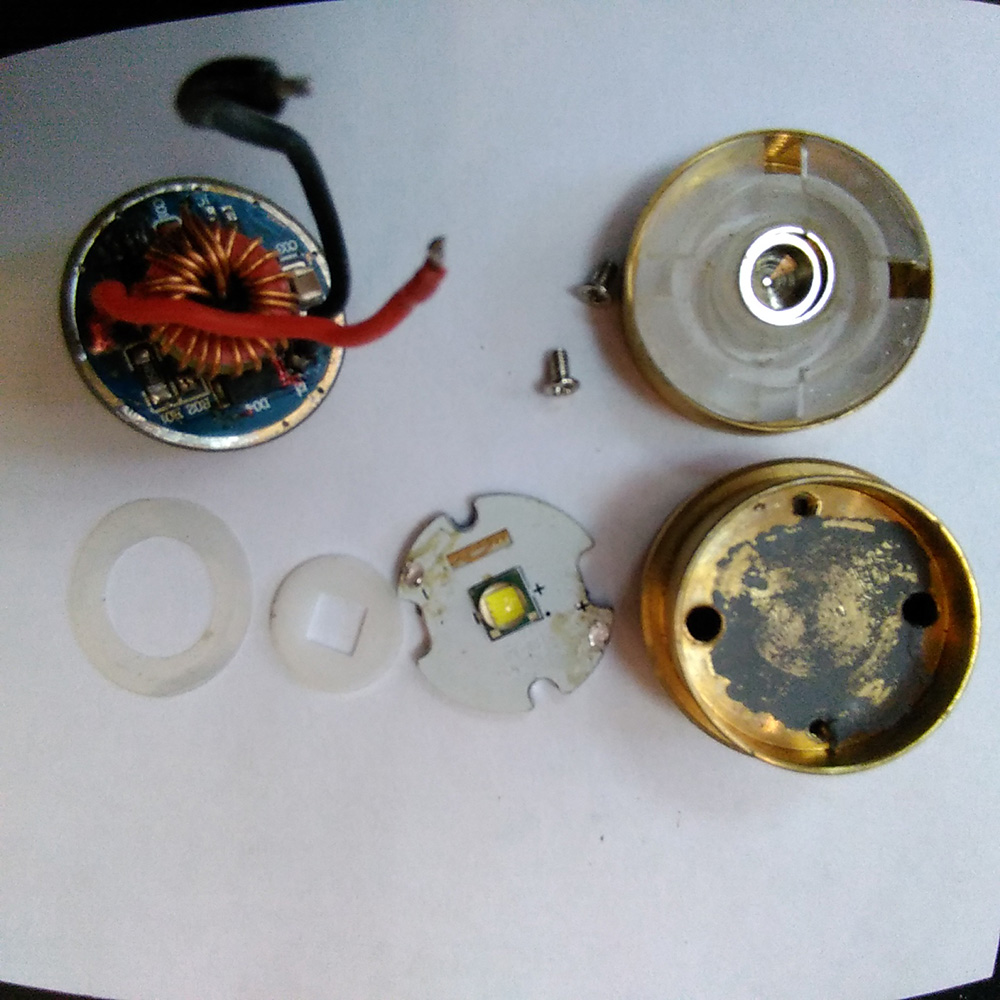

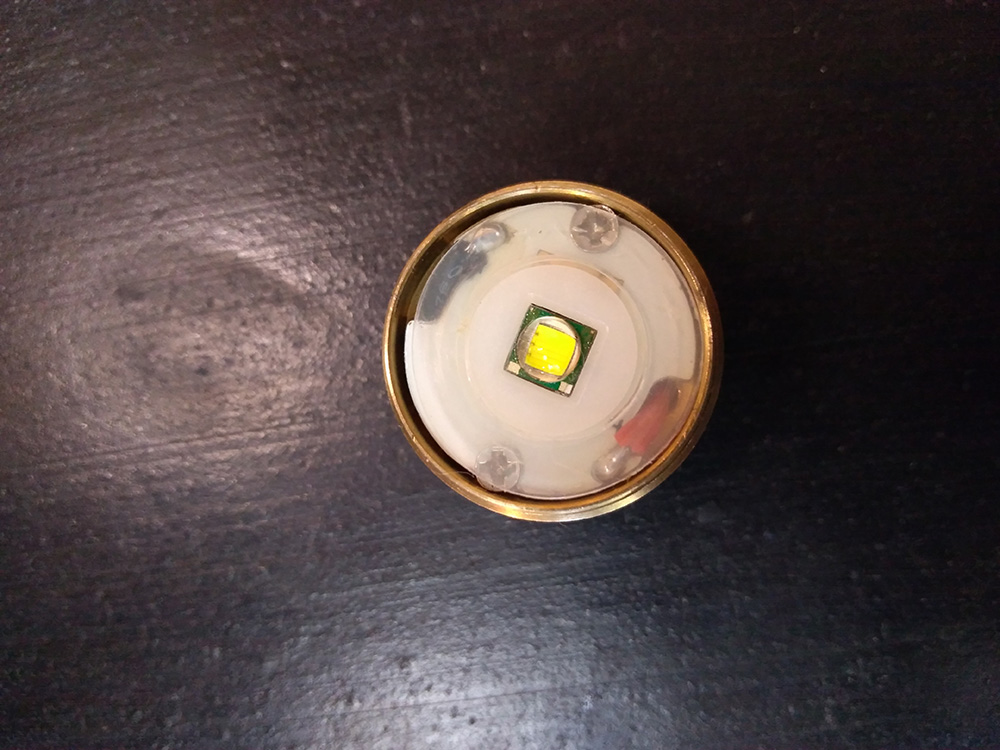

Проведем демонтаж светодиода с подложки, чтобы убедиться в отсутствии следов влаги. Влага на подложке светодиода не обнаружена – монтируем светодиод обратно (с обязательным соблюдением полярности).

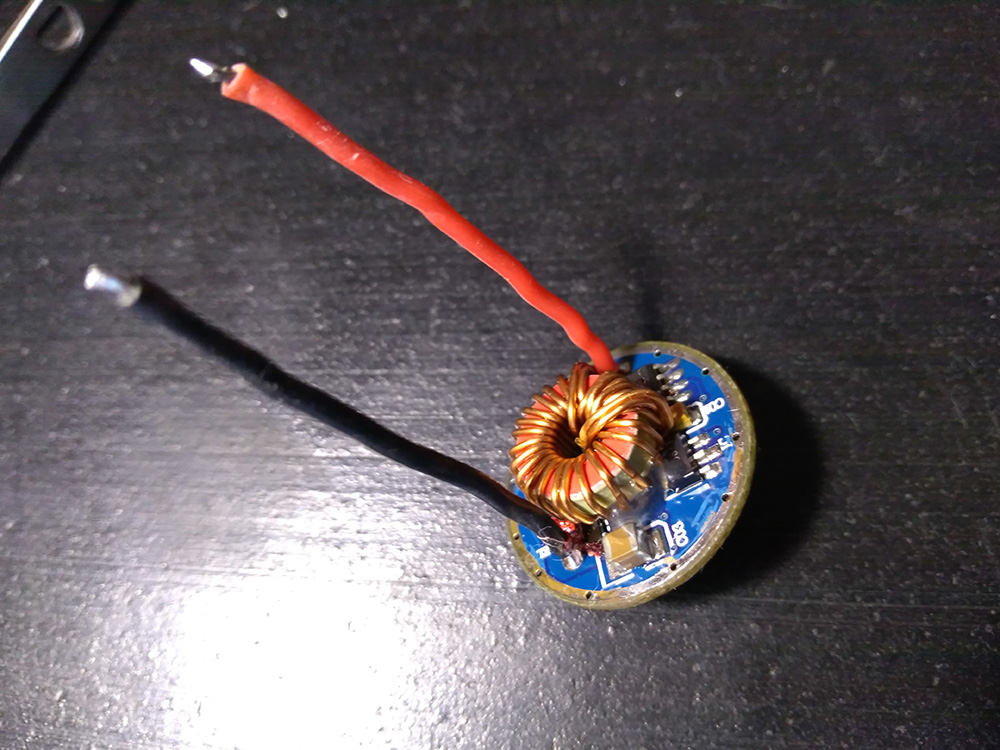

Проведем «прическу» платы драйвера – с целью увеличения прилегающего контакта платы с корпусным элементом удаляем лишний припой на кольцевом контакте платы, пропаиваем области возможного переменного контакта, выходной дроссель дополнительно фиксируем термо-клеем. Очищаем плату от флюсов и прочих загрязнений.

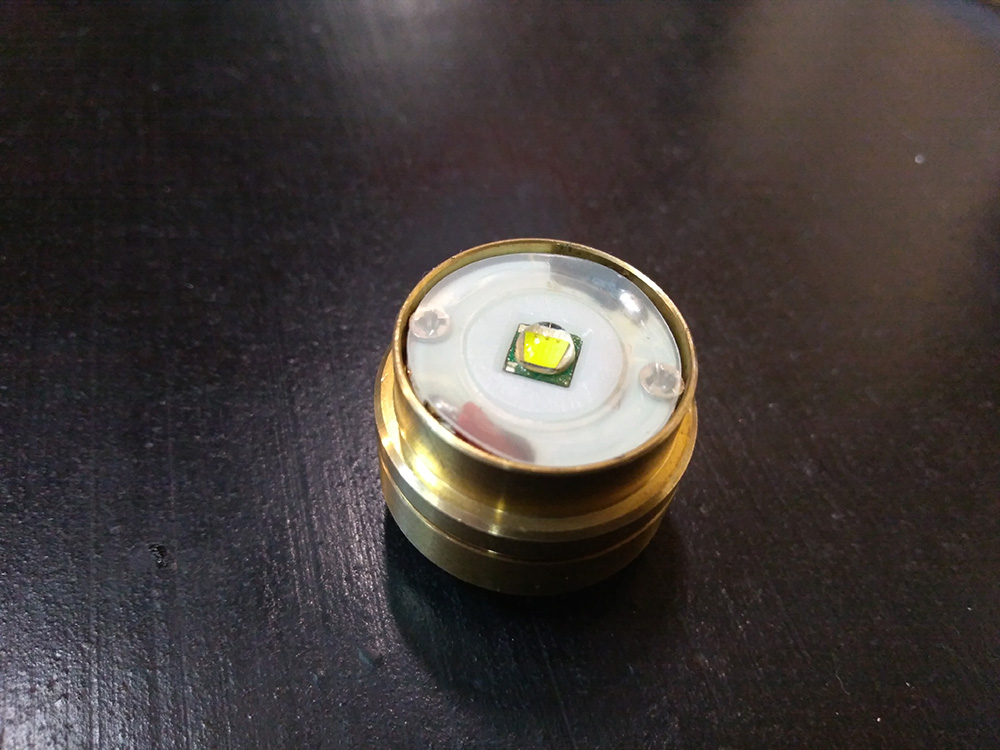

После проверки работы платы драйвера и светодиода выполним сборку фонаря. При сборке, капсюль светодиода с драйвером необходимо устанавливать в определенном положении для совпадения режимов поворотного магнитного кольца с разметкой на корпусе фонаря. Очищаем контактные узлы корпусных элементов, поворотное кольцо, стекло, смазываем уплотнительные кольца.

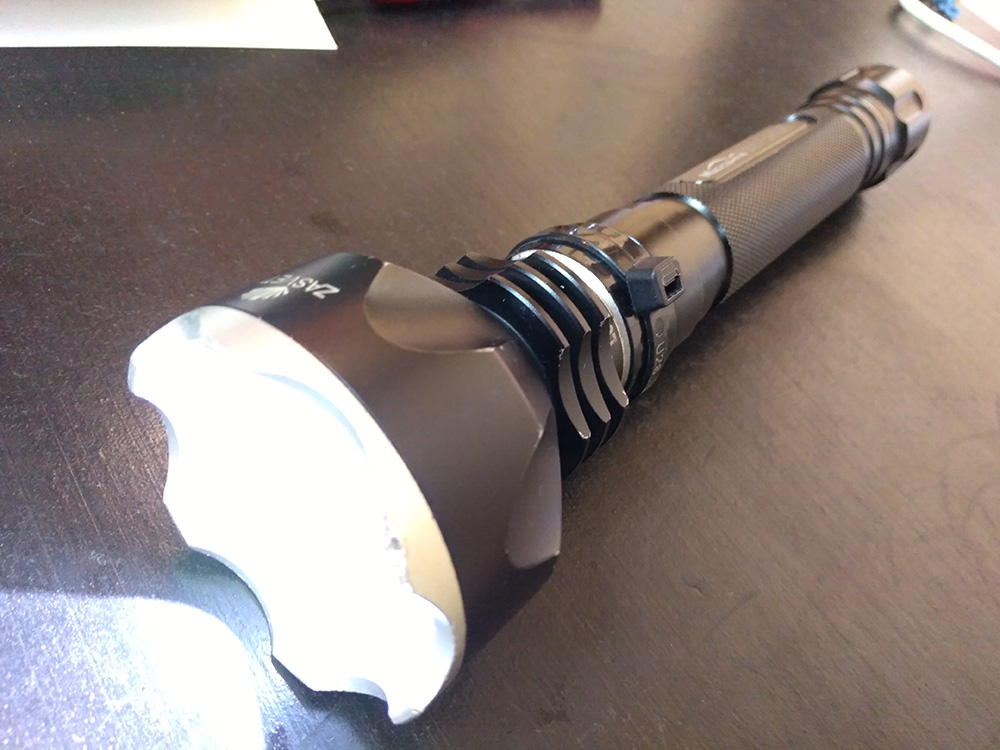

Выполним наработку на отказ в максимальном режиме работы. Фонарь исправен и снова готов освещать подводные просторы.
