Ремонт ручного фонаря MecArmy PT18

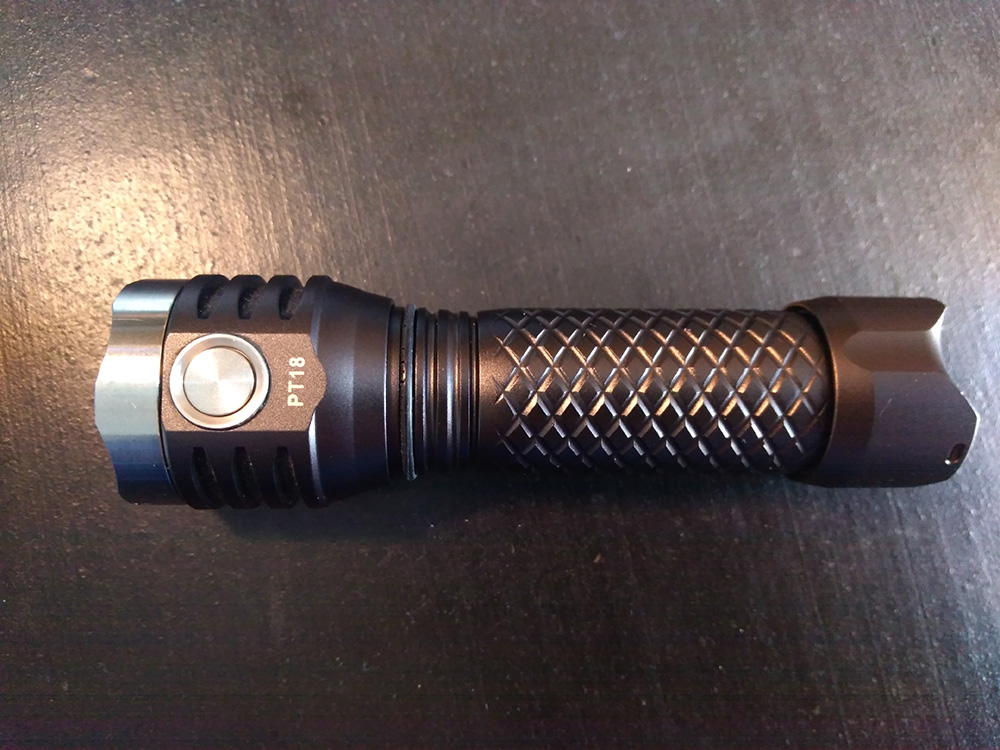

В наш сервисный центр передали ручной фонарь MecArmy PT18.

Проблема: не работает кнопка включения.

В результате проведения первичной диагностики выяснилось следующее:

- нет реакции на кнопку, нет такта;

- функция зарядки АКБ в рабочем состоянии.

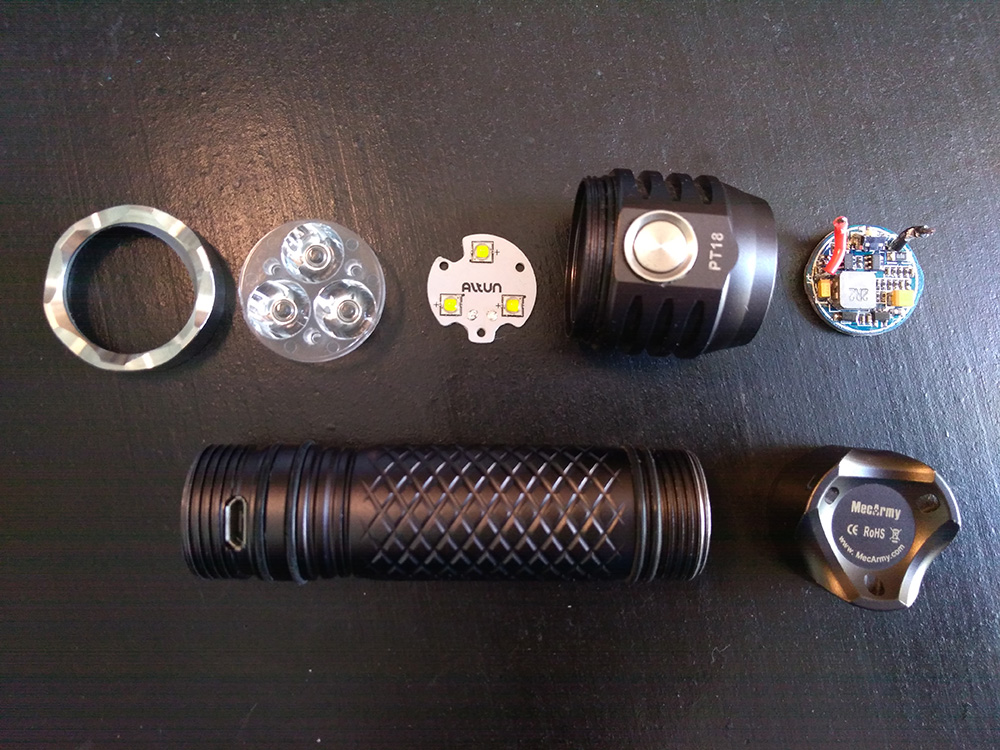

Разберем фонарь.

Отметим следующее:

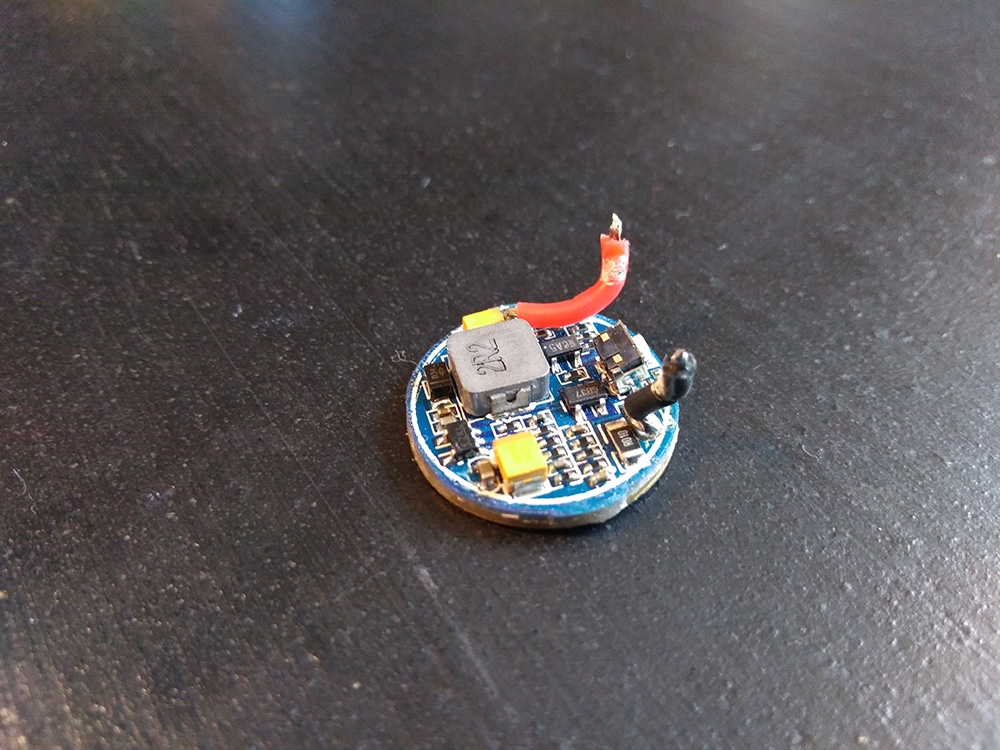

  • отрыв контактов кнопки от платы;
  • кнопка в рабочем состоянии;
  • термических и других повреждений на плате больше не обнаружено;
  • замыканий в выходных и цепях питания не обнаружено;

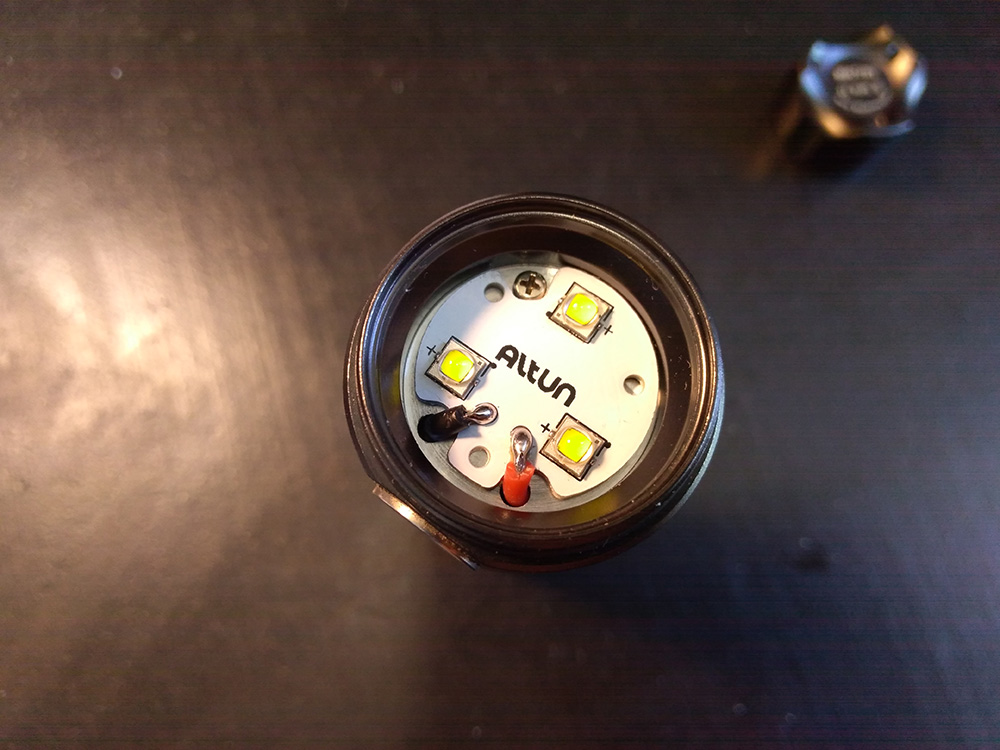

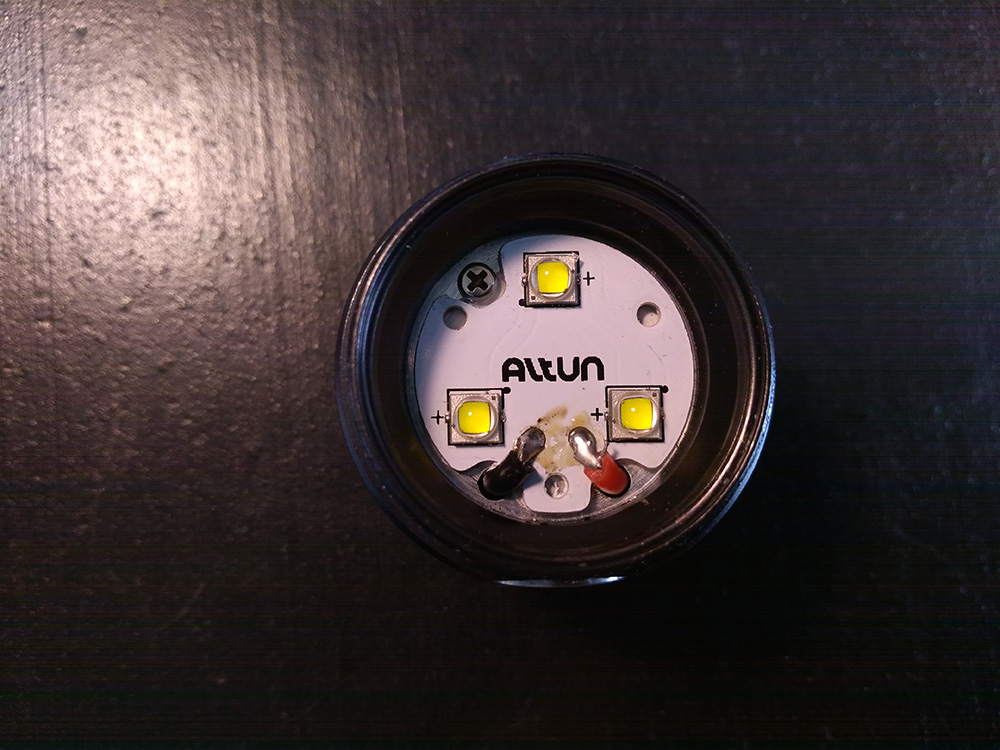

  • светодиод исправен.

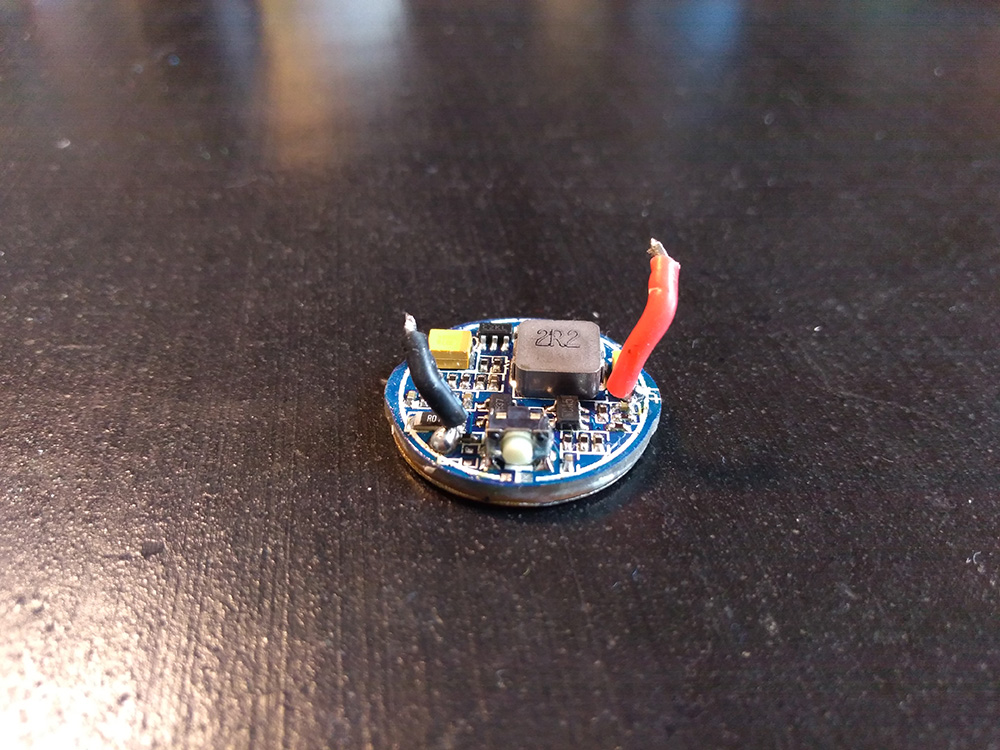

Демонтируем кнопку. Подготовим к монтажу кнопку и плату. Монтируем кнопку обратно на плату драйвера.

Далее проверим работу платы драйвера, подключив питание и светодиод. Плата работает корректно, потребление тока в норме. Соберем фонарь.

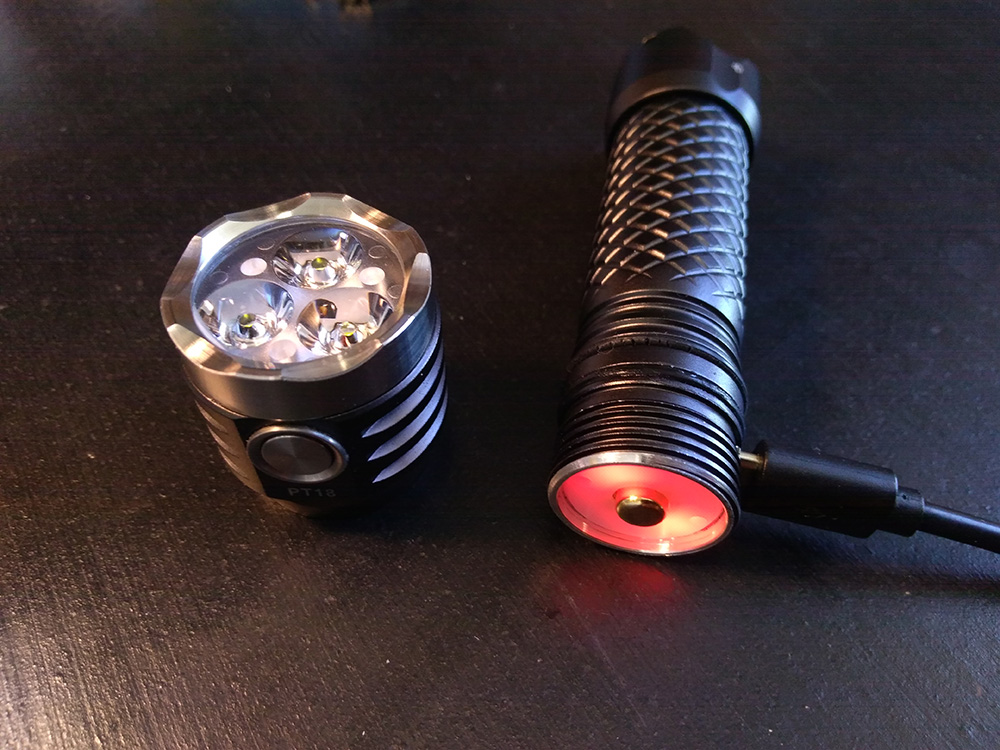

Проведем проверку работы в максимальном режиме до полного разряда АКБ. Затем проверим зарядку, полностью зарядив АКБ.

Фонарь отремонтирован, проверен и готов к эксплуатации.
