К нам в сервисный центр прислали неработающий ручной фонарь Nitecore MH12. Предлагаем отремонтировать его вместе с нами.

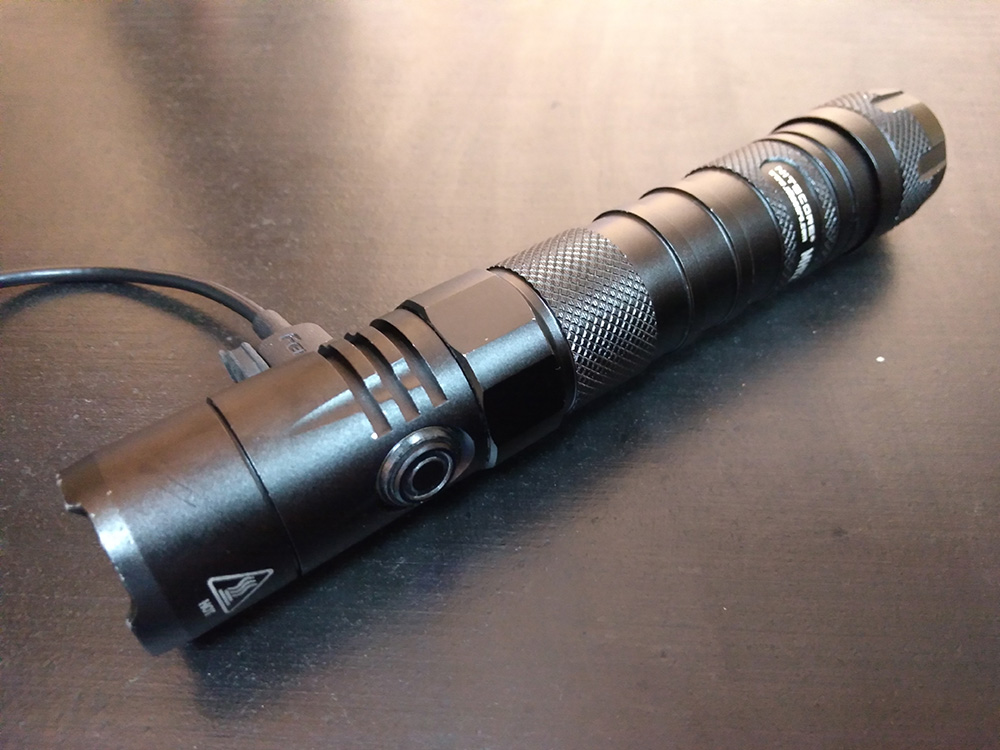

Проблема при поступлении в наш центр заключалась в следующем: фонарь не включался и не заряжался.
Неисправность фонаря подтвердилась: он действительно не включается, и у него не работает функция заряда аккумуляторной батареи (АКБ).

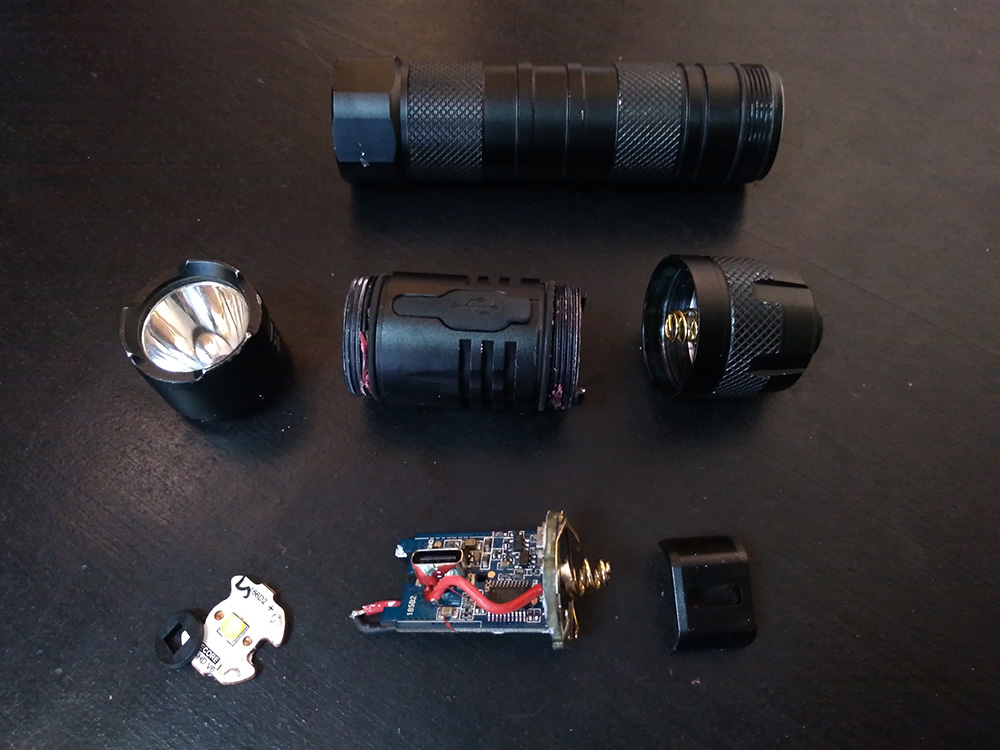

Для выявления причин поломки, разберем фонарь.
По итогам внутреннего осмотра, отмечаем следующее:

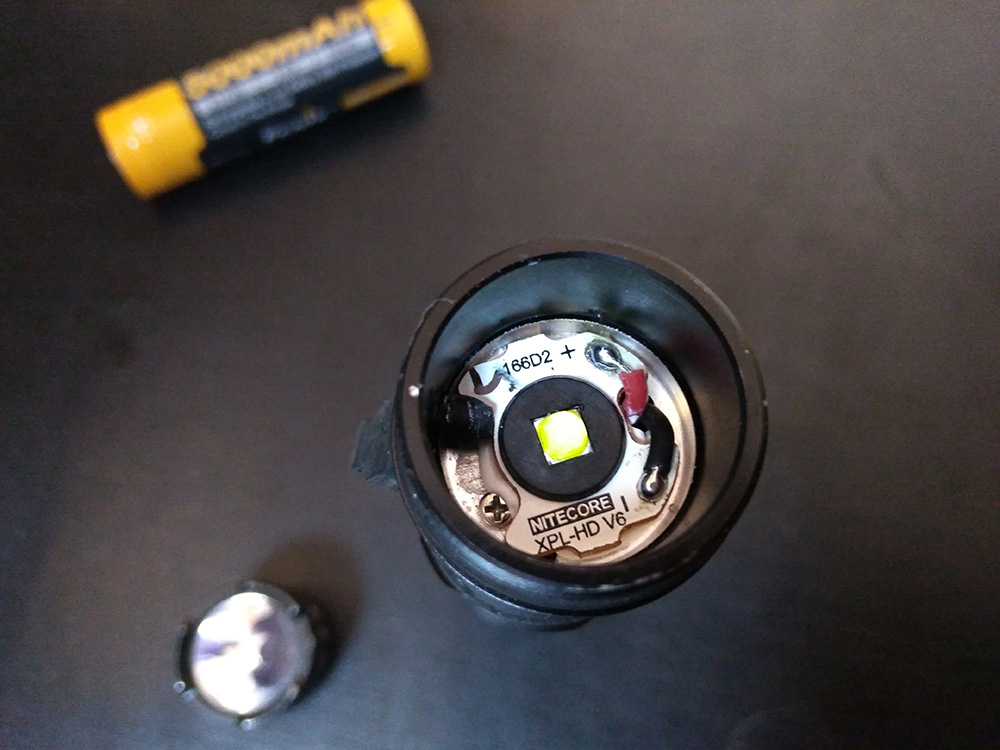

- светодиод исправен;
- на плате драйвера светодиода визуально отсутствуют повреждения и признаки неисправности;
- напряжение через разъем micro-USB на плату поступает.
В результате проведения диагностики драйвера было обнаружено отсутствие переходного электроконтакта между платами. Выполним пайку платы, а затем проверим ее работу.
Плата работает, режимы переключаются корректно, потребление тока - в норме, функция зарядки также исправна.
Выполним сборку фонаря и проверим его работу.

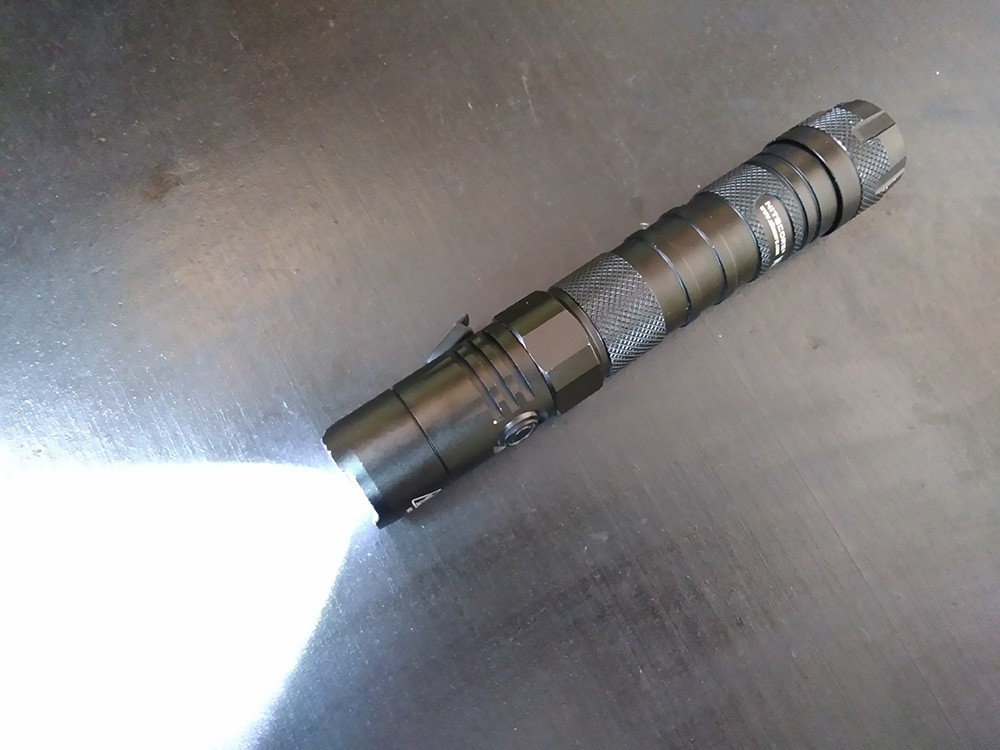

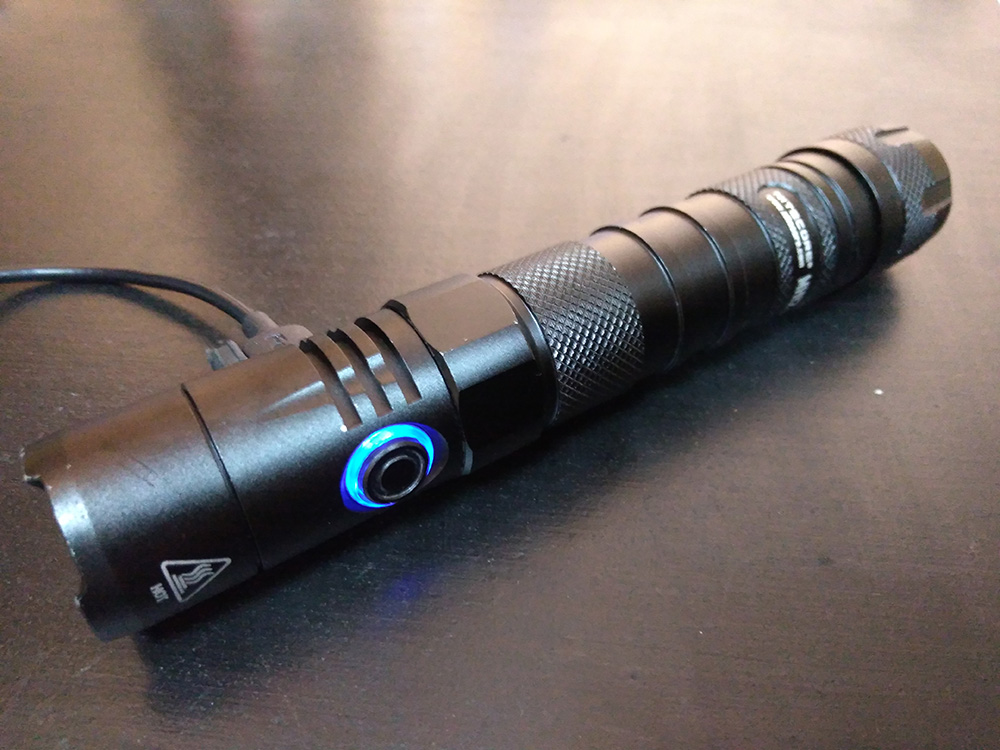

Фонарь собран. Проведем проверку работоспособности в максимальном режиме до полного разряда АКБ, чтобы затем полностью ее зарядить. Так мы убедимся в исправности зарядки.
Фонарь отремонтирован, проверен и готов к эксплуатации.
